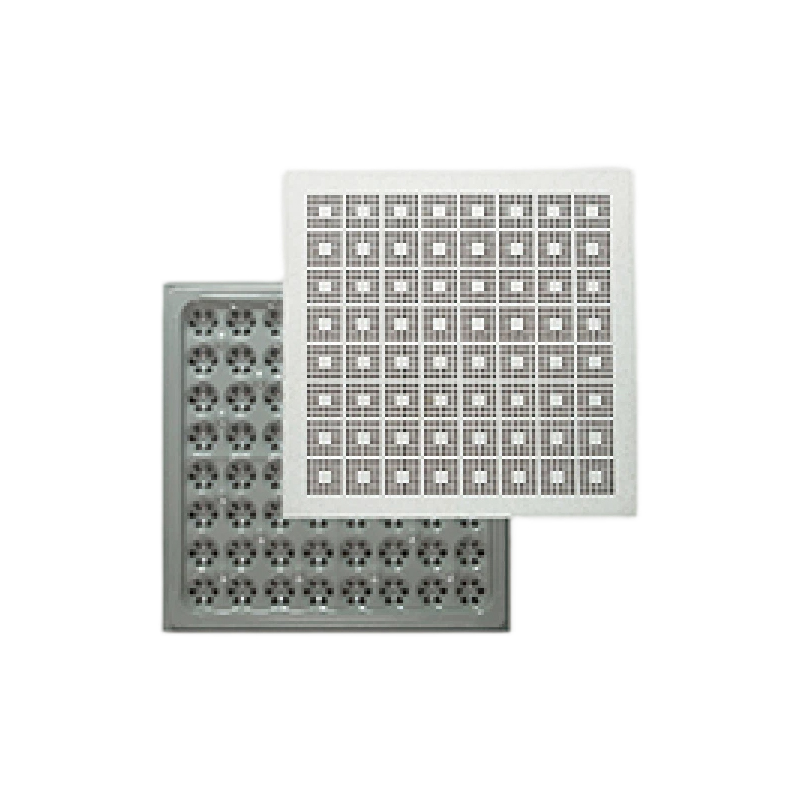

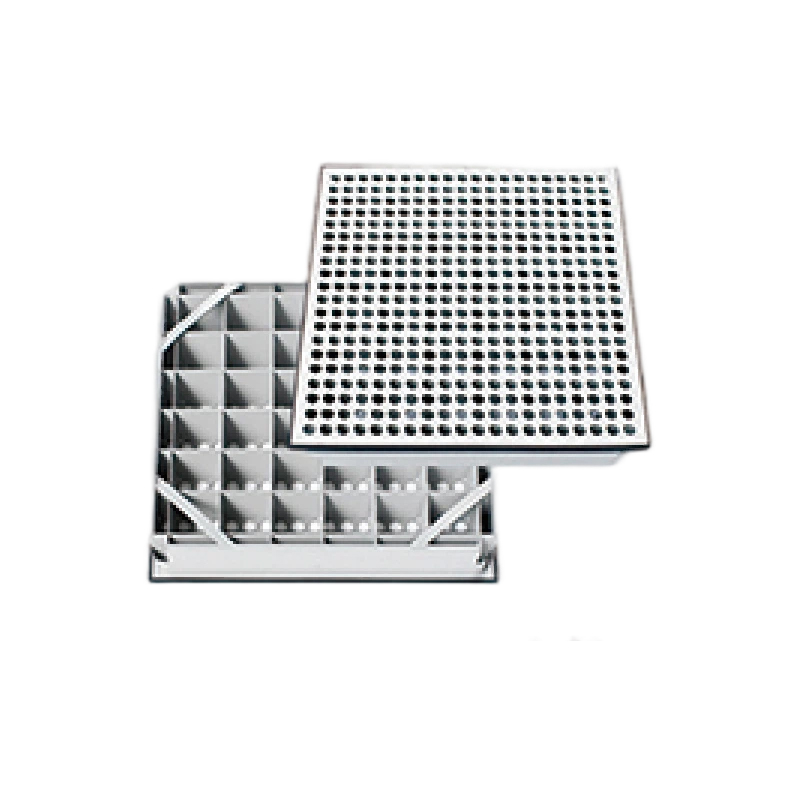

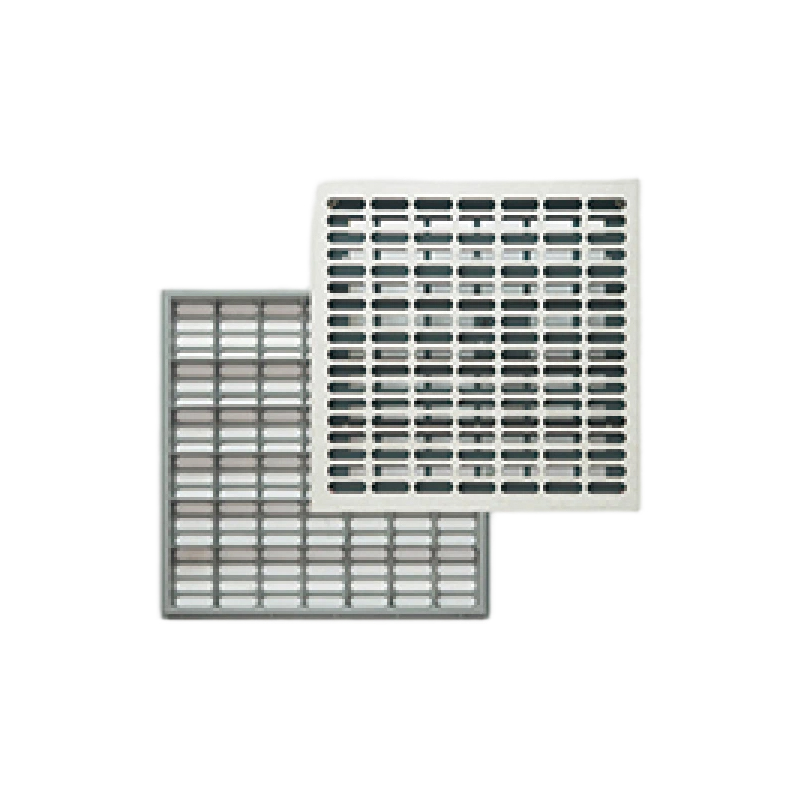

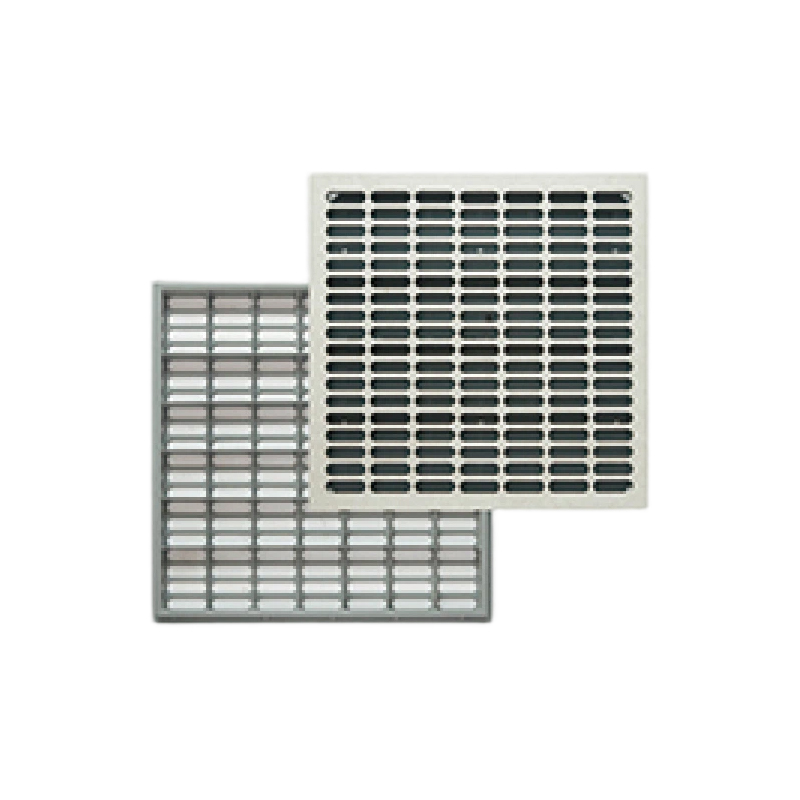

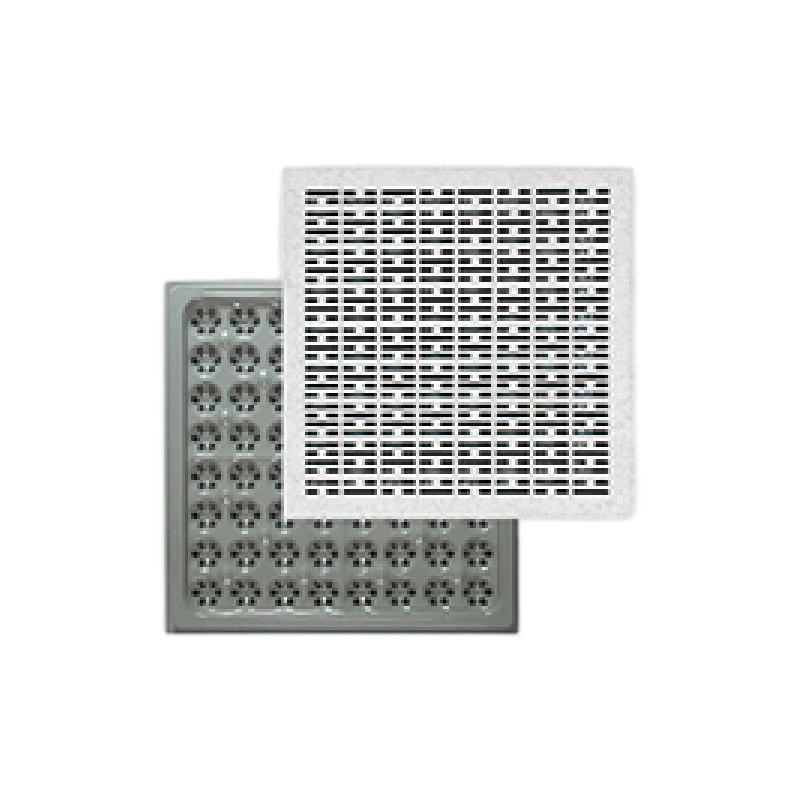

พื้นยกการไหลของอากาศอัจฉริยะ

พื้นยกการไหลของอากาศอัจฉริยะ | การระบายความร้อนที่แม่นยำสำหรับศูนย์ข้อมูลความหนาแน่นสูง

การระบายความร้อนของศูนย์ข้อมูลแบบดั้งเดิมสิ้นเปลืองพลังงาน อากาศเย็นกระจายแบบสุ่ม เลี่ยงอุปกรณ์ และออกจากฮอตสปอตที่คุกคามความน่าเชื่อถือของเซิร์ฟเวอร์ ที่พื้นยกการไหลของอากาศอัจฉริยะ จากหัวหงษ์ชั้นแก้ปัญหานี้ ระบบระบายความร้อนแบบแอคทีฟนี้รวมพัดลมแบบปรับความเร็วได้และเซ็นเซอร์อุณหภูมิเข้ากับแผงพื้นยกมาตรฐานขนาด 600×600 มม. โดยตรง ให้การไหลเวียนของอากาศตามเป้าหมายตรงจุดที่เซิร์ฟเวอร์ต้องการ

พื้นยกการไหลของอากาศอัจฉริยะคืออะไร?

หนึ่งพื้นยกการไหลของอากาศอัจฉริยะ เป็นอุปกรณ์ทำความเย็นแบบแอคทีฟที่มาแทนที่กระเบื้องเจาะรูมาตรฐานในศูนย์ข้อมูลพื้นยก ประกอบด้วยตะแกรงระบายอากาศ พัดลมไร้แปรงถ่าน EC และระบบควบคุมอุณหภูมิอัจฉริยะ ตัวเครื่องติดตั้งโดยตรงกับช่องเปิดพื้นยกขนาดมาตรฐาน 600×600 มม. และเชื่อมต่อกับช่องลมใต้พื้น

ส่วนประกอบของระบบ

การกำหนดค่าที่มีอยู่

- พัดลมเดี่ยว – สำหรับการทำความเย็นแบบกำหนดเป้าหมายของฮอตสปอตเฉพาะ

- พัดลมสี่ตัว – สำหรับความต้องการการไหลเวียนของอากาศที่สูงขึ้นในตู้ที่มีความหนาแน่นปานกลางถึงสูง

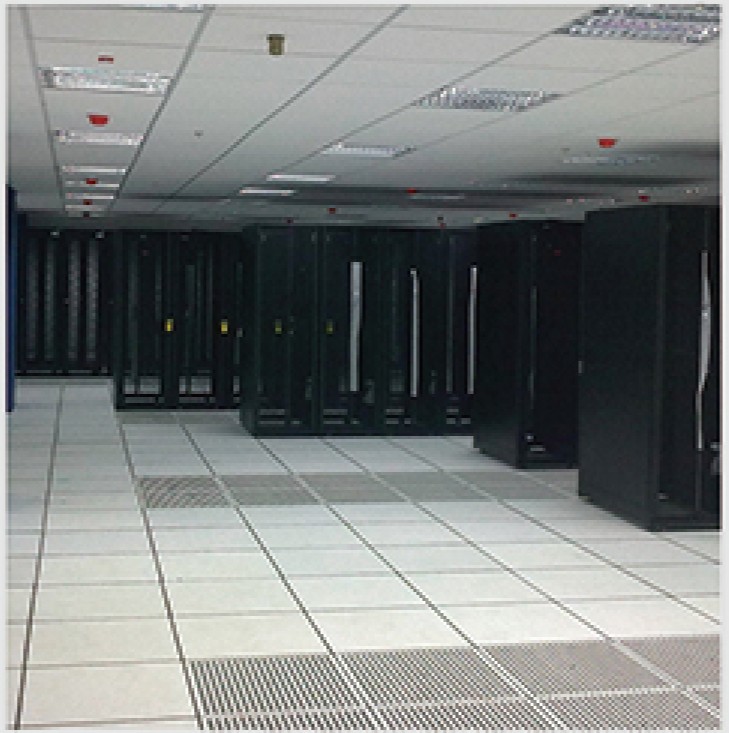

การระบายความร้อนด้วยการไหลของอากาศอัจฉริยะทำงานอย่างไร

กระเบื้องเจาะรูแบบดั้งเดิมจะปล่อยอากาศเย็นในแนวตั้ง ทำให้เกิดการกระจายตัวที่มักจะพลาดช่องดูดเข้าของชั้นวางทั้งหมด การศึกษาระบุว่า 40-60% ของอากาศที่จ่ายสามารถเลี่ยงอุปกรณ์ในช่องทางเดินที่มีการกำหนดค่าไม่ดีได้

ความแตกต่างอันชาญฉลาด

ที่พื้นยกการไหลของอากาศอัจฉริยะ ใช้ระบบควบคุมแบบวงปิด:

1. เซ็นเซอร์ตรวจสอบ อุณหภูมิอากาศเสียที่ด้านหลังชั้นวางเซิร์ฟเวอร์

2. โมดูลควบคุมคำนวณ ความสามารถในการทำความเย็นที่ต้องการ

3. ปรับความเร็วพัดลม โดยอัตโนมัติเพื่อให้กระแสลมที่แม่นยำ

4. เป้าหมายอากาศเย็น การรับเข้าเซิร์ฟเวอร์โดยตรง ไม่ใช่ที่ห้อง

การเปรียบเทียบรูปแบบการไหลของอากาศ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ผลิตภัณฑ์

ตัวเลือกความสามารถในการรับน้ำหนัก

ขนาดทางกายภาพ

ข้อดีหลัก

1. กำจัดจุดร้อนในท้องถิ่น

- ระบายความร้อนโดยตรงไปยังตู้เซิร์ฟเวอร์ที่มีความหนาแน่นสูง

- ไม่ต้องใช้พื้นที่เพิ่มเติมในห้องคอมพิวเตอร์

- มีประสิทธิภาพสำหรับการปรับใช้ที่มีความหนาแน่นปานกลางถึงสูง

2. การประหยัดพลังงานอย่างมีนัยสำคัญ

- ปรับปรุงความแม่นยำในการจ่ายอากาศ

- ลดภาระงานของพัดลม CRAC

- ต้นทุนการดำเนินงานต่ำกว่าการทำความเย็นแบบเดิม

3. การใช้งานที่ปรับขนาดได้

- ติดตั้งเฉพาะเมื่อจำเป็นสำหรับเซิร์ฟเวอร์ความหนาแน่นสูงใหม่

- ค่อยๆ ขยายตัวเมื่อศูนย์ข้อมูลเติบโตขึ้น

- คุ้มค่าสำหรับทั้งการปรับปรุงใหม่และโครงการใหม่

4. การออกแบบที่บางเฉียบ

- ความสูงรวมเพียง 180 มม

- เหมาะสำหรับ Plenum ขั้นต่ำ 300 มม

- ใช้งานได้กับการติดตั้งพื้นยกที่มีอยู่

5. การควบคุมอัจฉริยะ

- เซ็นเซอร์วัดอุณหภูมิในตัว

- การปรับความเร็วพัดลมอัตโนมัติตามอุณหภูมิไอเสียของเซิร์ฟเวอร์

- รับประกันความเย็นที่ตรงกับความต้องการแบบเรียลไทม์

6. การสื่อสารที่เชื่อถือได้

- มาตรฐานอินเตอร์เฟซ RS485

- รองรับโปรโตคอล MODBUS

- ความสามารถในการควบคุมกลุ่มและการตรวจสอบสถานะ

7. การทำงานที่เงียบและมั่นคง

- เทคโนโลยีการแปลงความถี่คลื่นไซน์ DC

- เงียบกว่าพัดลมมาตรฐาน

- แหล่งจ่ายไฟคู่พร้อมระบบสำรอง

คำถามที่พบบ่อยเกี่ยวกับพื้นยกการไหลของอากาศอัจฉริยะ

คำถามที่ 1: พื้นยกอัจฉริยะ Air Flow แตกต่างจากกระเบื้องเจาะรูมาตรฐานอย่างไร

คำตอบ: ความแตกต่างคือการทำความเย็นแบบแอคทีฟกับการทำความเย็นแบบพาสซีฟ กกระเบื้องเจาะรูมาตรฐาน เป็นอุปกรณ์แบบพาสซีฟ เพียงแต่มีรูที่ช่วยให้อากาศเย็นจากช่องระบายอากาศใต้พื้นลอยเข้ามาในห้องได้ ไม่สามารถควบคุมการไหลของอากาศได้ โดยจะกระจายตัวในแนวตั้งเป็นแนวกระจายซึ่งมักจะพลาดช่องเข้าของเซิร์ฟเวอร์ ทำให้เกิดการไหลเวียนของอากาศบายพาส (40-60% ของอากาศที่จ่ายสามารถบายพาสอุปกรณ์ได้) หนึ่งพื้นยกการไหลของอากาศอัจฉริยะ เป็นอุปกรณ์ทำความเย็นที่ใช้งานอยู่ พร้อมพัดลม EC และระบบควบคุมอุณหภูมิในตัว โดยจะตรวจสอบอุณหภูมิไอเสียของเซิร์ฟเวอร์และปรับความเร็วพัดลมโดยอัตโนมัติเพื่อส่งกระแสลมเป้าหมายตรงจุดที่ต้องการ ซึ่งจะช่วยขจัดจุดร้อน ลดการไหลของอากาศบายพาสลงเหลือ 15-25% และสามารถเพิ่มความหนาแน่นของแร็คที่ยั่งยืนจาก 5-7kW เป็น 8-12kW ต่อแร็ค สำหรับศูนย์ข้อมูลที่มีตู้ความหนาแน่นปานกลางถึงสูง ระบบอัจฉริยะจะมีประสิทธิภาพมากกว่ามาก

Q2: ความสูงของพื้นยกขั้นต่ำที่จำเป็นสำหรับการติดตั้งคือเท่าใด?

คำตอบ: ที่พื้นยกการไหลของอากาศอัจฉริยะ ต้องมีความสูงขั้นต่ำของ plenum300มม (ประมาณ 12 นิ้ว) ตัวเครื่องมีดีไซน์บางเฉียบด้วยความสูงรวมเพียง 180 มม. เหมาะกับการติดตั้งพื้นยกมาตรฐานส่วนใหญ่ เพื่อการเปรียบเทียบ โดยทั่วไปแล้วระบบกระจายลมใต้พื้นแบบเดิมจะใช้งานได้ที่ความสูงของ Plenum ที่ 300-450 มม. ขนาดขั้นต่ำ 300 มม. ทำให้ระบบนี้เหมาะสำหรับทั้งโครงการก่อสร้างใหม่และโครงการปรับปรุงที่อาจจำกัดความสูงของช่องลม ก่อนที่จะระบุ ให้วัดความสูงของโมฆะของพื้นยกที่มีอยู่ของคุณ หาก Plenum ของคุณน้อยกว่า 300 มม. โปรดติดต่อหัวหงษ์ชั้น เพื่อหารือเกี่ยวกับทางเลือกอื่นหรือโซลูชันการวางท่อใต้พื้น

คำถามที่ 3: ระบบจะตัดสินใจว่าจะให้อากาศไหลเวียนมากน้อยเพียงใด?

คำตอบ: ระบบใช้กอัลกอริธึมการควบคุมวงปิด ขึ้นอยู่กับอุณหภูมิไอเสียของเซิร์ฟเวอร์ นี่คือวิธีการทำงาน เซ็นเซอร์อุณหภูมิที่อยู่ด้านช่องระบายอากาศของตู้เซิร์ฟเวอร์จะวัดอุณหภูมิอากาศเสีย โมดูลควบคุมในตัวจะเปรียบเทียบการอ่านนี้กับค่าที่ตั้งไว้ หากอุณหภูมิไอเสียสูง (แสดงว่าการระบายความร้อนไม่เพียงพอ) โมดูลจะเพิ่มความเร็วพัดลมเพื่อให้อากาศเย็นมากขึ้น หากอุณหภูมิไอเสียต่ำ โมดูลจะลดความเร็วพัดลมเพื่อประหยัดพลังงาน การปรับอัตโนมัตินี้ช่วยให้มั่นใจได้ว่าการระบายความร้อนจะตรงกับความต้องการอย่างแม่นยำ ไม่มีการระบายความร้อนมากเกินไป ไม่มีการระบายความร้อนต่ำเกินไป ระบบยังสามารถรวมเข้ากับระบบการจัดการอาคารผ่านอินเทอร์เฟซ RS485 และโปรโตคอล MODBUS สำหรับการควบคุมกลุ่มและการตรวจสอบระยะไกล

คำถามที่ 4: พื้น Intelligent Air Flow สามารถค่อยๆ ปรับใช้ได้หรือไม่ หรือต้องติดตั้งทุกที่ในคราวเดียว

คำตอบ: การปรับใช้แบบค่อยเป็นค่อยไปถือเป็นข้อได้เปรียบที่สำคัญ ของระบบนี้ ต่างจากการอัพเกรดระบบทำความเย็นแบบดั้งเดิมที่ต้องมีการเปลี่ยนแปลงแบบขายส่งพื้นยกการไหลของอากาศอัจฉริยะ สามารถติดตั้งได้เฉพาะที่จำเป็นเท่านั้น. ตัวอย่างเช่น หากคุณมีตู้เซิร์ฟเวอร์ที่มีความหนาแน่นมาตรฐานและความหนาแน่นสูงผสมกัน ให้ติดตั้งยูนิตอัจฉริยะที่ด้านหน้าชั้นวางความหนาแน่นสูงที่เกิดฮอตสปอตเท่านั้น กระเบื้องเจาะรูมาตรฐานยังคงอยู่ที่อื่น เมื่อศูนย์ข้อมูลของคุณเติบโตขึ้นและความหนาแน่นเพิ่มขึ้น คุณสามารถเพิ่มหน่วยอัจฉริยะได้มากขึ้นเมื่อเวลาผ่านไป ความสามารถในการปรับขนาดนี้ทำให้ระบบมีความคุ้มค่า โดยคุณจ่ายเฉพาะการทำความเย็นที่คุณต้องการในเวลาที่คุณต้องการเท่านั้น สำหรับโครงการปรับปรุงใหม่ สิ่งนี้มีประโยชน์อย่างยิ่ง เนื่องจากคุณสามารถกำหนดเป้าหมายพื้นที่ที่มีปัญหาก่อน และขยายโซลูชันตามงบประมาณที่มี

ความสามารถในการรับน้ำหนักคืออะไร? อุปกรณ์สามารถวางบนแผงพื้นเหล่านี้โดยตรงได้หรือไม่

คำตอบ: ใช่. ที่พื้นยกการไหลของอากาศอัจฉริยะ ใช้พื้นผิวเหล็กซีเมนต์ที่มีความแข็งแรงสูงเช่นเดียวกับแผ่นพื้นยกมาตรฐาน คะแนนโหลดสม่ำเสมอคือ≥1,000กก (ประมาณ 2,200 ปอนด์) ซึ่งหมายความว่าสามารถวางชั้นวางเซิร์ฟเวอร์ หน่วย UPS และอุปกรณ์อื่นๆ ได้โดยตรงบนหรือติดกับแผงการไหลเวียนของอากาศโดยไม่ต้องกังวลเรื่องโครงสร้าง รุ่นโหลดที่มีจำหน่ายมีตั้งแต่ FS1250 (เข้มข้น 567 KG) ไปจนถึง FS2500 (เข้มข้น 1134 KG) สำหรับแอปพลิเคชันศูนย์ข้อมูลส่วนใหญ่ รุ่น FS1500 หรือ FS2000 มีความจุที่เพียงพอ ตะแกรงระบายอากาศได้รับการออกแบบมาเพื่อรองรับการโหลดอุปกรณ์โดยไม่เสียรูป ตรวจสอบข้อกำหนดในการโหลดเฉพาะเสมอด้วยหัวหงษ์ชั้น ขึ้นอยู่กับข้อกำหนดอุปกรณ์ของคุณ

คำถามที่ 6: ระบบสื่อสารกับการจัดการอาคารหรือซอฟต์แวร์ DCIM หรือไม่

คำตอบ: ใช่. แต่ละพื้นยกการไหลของอากาศอัจฉริยะ หน่วยประกอบด้วยมาตรฐานอินเตอร์เฟซการสื่อสาร RS485 กับโปรโตคอล MODBUS* สนับสนุน. ช่วยให้สามารถทำงานร่วมกับ:

- ระบบการจัดการอาคาร (BMS)

- ซอฟต์แวร์การจัดการโครงสร้างพื้นฐานศูนย์ข้อมูล (DCIM)

- แพลตฟอร์มควบคุมความเย็นแบบรวมศูนย์

ความสามารถได้แก่: การควบคุมกลุ่มพัดลมหลายตัว การตรวจสอบสถานะ (ความเร็วพัดลม อุณหภูมิ สภาวะความผิดปกติ) การปรับค่าที่ตั้งไว้ระยะไกล และการแจ้งเตือน สำหรับศูนย์ข้อมูลขนาดใหญ่ การบูรณาการนี้ช่วยให้สามารถจัดการการระบายความร้อนที่ประสานกันในหน่วยหลายสิบหรือหลายร้อยหน่วย [Huahong Floor] จัดเตรียมเอกสารโปรโตคอลและการสนับสนุนการบูรณาการ

คำถามที่ 7: ประหยัดพลังงานได้มากน้อยเพียงใดเมื่อเทียบกับกระเบื้องเจาะรูมาตรฐาน?

คำตอบ: การประหยัดพลังงานจะแตกต่างกันไปตามการกำหนดค่า แต่การศึกษาเกี่ยวกับการจัดการการไหลของอากาศที่แม่นยำแสดงให้เห็นการลดลงอย่างเห็นได้ชัด ระบบหมุนเวียนอากาศแบบกำหนดทิศทางและอัจฉริยะสามารถลดการใช้พลังงานของพัดลมได้ด้วย15-25% ในการติดตั้งเพิ่มเติม การออมมาจากสามปัจจัยอันดับแรก, ปรับปรุง ΔT (อุณหภูมิเดลต้า) – เมื่ออากาศเย็นเข้าถึงเซิร์ฟเวอร์ เซิร์ฟเวอร์ดูดซับความร้อนต่อ CFM มากขึ้น ทำให้หน่วย CRAC ลดความเร็วพัดลมได้ที่สองลดการไหลเวียนของอากาศบายพาส – เปลืองอากาศเย็นผสมกับอากาศในห้องแทนอุปกรณ์ทำความเย็นน้อยลงที่สามข้อกำหนดแรงดันคงที่ของ Plenum ที่ต่ำกว่า - เนื่องจากกระเบื้องอัจฉริยะให้การระบายความร้อนที่มีประสิทธิภาพมากขึ้นต่อ CFM สิ่งอำนวยความสะดวกจึงสามารถลดแรงดันใต้พื้นจาก 0.08-0.12 นิ้วเป็น 0.05-0.08 นิ้วของคอลัมน์น้ำ สำหรับศูนย์ข้อมูลโหลดไอทีทั่วไปขนาด 500kW การลดพลังงานพัดลมลง 20% สามารถประหยัดเงินได้หลายพันดอลลาร์ต่อปี ขอประเมินความเย็นจากหัวหงษ์ชั้น สำหรับการประมาณการเฉพาะโครงการ

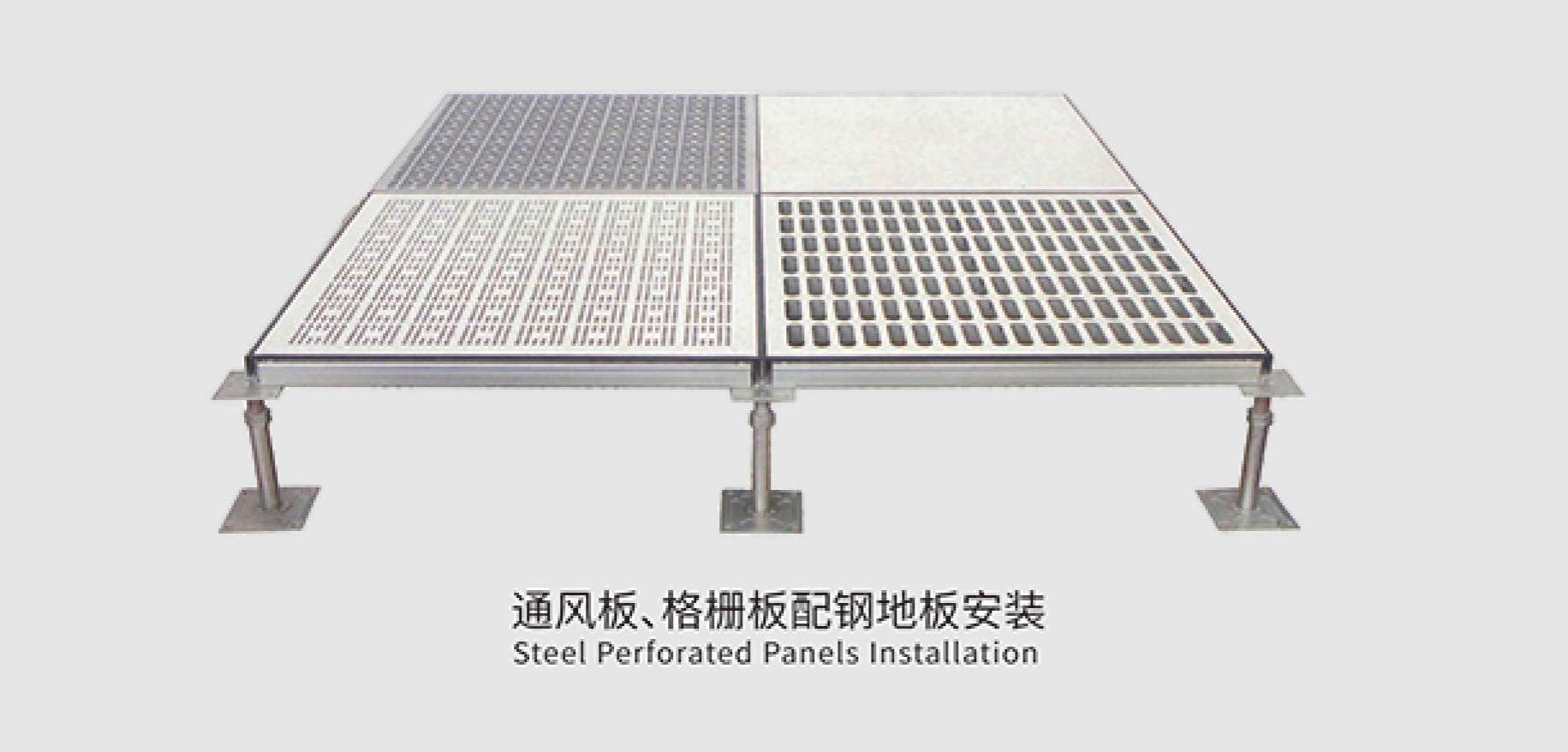

ข้อกำหนดในการติดตั้ง

รายการตรวจสอบก่อนการติดตั้ง

-  ความสูงใต้พื้นไม่ต่ำกว่า 300 มม

-  ความพร้อมใช้งานของพลังงาน (แนะนำฟีดคู่)

-  สายเคเบิลสื่อสาร RS485 สำหรับการควบคุมกลุ่ม

-  พื้นด้านล่างสะอาดและได้ระดับ

-  ตะแกรงฐานที่ศูนย์กลางมาตรฐาน 600 มม

ขั้นตอนการติดตั้ง

1. ถอดแผงพื้นที่มีรูพรุนหรือทึบออก

2. ตรวจสอบความสูงและระดับของฐาน

3. วางชุด Intelligent Air Flow ในช่องเปิด

4. เชื่อมต่อสายไฟและสายสื่อสาร

5. ยึดยูนิตเข้ากับระบบฐาน

6. กำหนดค่าพารามิเตอร์ควบคุมผ่าน MODBUS

7. ทดสอบการตอบสนองของเซ็นเซอร์อุณหภูมิและการปรับพัดลม

เครื่องมือที่จำเป็น

- ตัวยกแผงถ้วยดูดแบบมาตรฐาน

- ไขควงสำหรับเชื่อมต่อไฟฟ้า

- มัลติมิเตอร์สำหรับการตรวจสอบพลังงาน

- แล็ปท็อปพร้อมซอฟต์แวร์ MODBUS สำหรับการกำหนดค่า

เหตุใดจึงเลือก [Huahong Floor] ระบบไหลเวียนอากาศอัจฉริยะ

การประกันคุณภาพ

- แฟนอีซี – เทคโนโลยีการแปลงความถี่คลื่นไซน์ DC

- การออกแบบที่บางเฉียบ – สูงรวมเพียง 180 มม

- อัตราการระบายอากาศสูง – >65% พื้นที่เปิดโล่ง

- แหล่งจ่ายไฟคู่ – ซ้ำซ้อนสำหรับความน่าเชื่อถือ

- รอยเท้ามาตรฐาน – 600×600 มม. เหมาะกับตะแกรงพื้นยกทุกประเภท

การสนับสนุนที่สมบูรณ์

- การประเมินความเย็นและการออกแบบระบบ

- การคำนวณโหลดและการเลือกหน่วย

- จัดหาวัสดุพร้อมจัดส่ง

- คำแนะนำในการติดตั้ง (นอกสถานที่หรือระยะไกล)

- รับประกัน 5 ปีและการสนับสนุนด้านเทคนิค

สรุป

ที่พื้นยกการไหลของอากาศอัจฉริยะ จาก หัวหงษ์ชั้น เปลี่ยนการระบายความร้อนของศูนย์ข้อมูลจากแบบพาสซีฟเป็นแบบแอคทีฟ พัดลม EC เซ็นเซอร์อุณหภูมิ และการควบคุมอัตโนมัติส่งการไหลเวียนของอากาศตามเป้าหมายตรงจุดที่เซิร์ฟเวอร์ต้องการ กำจัดจุดร้อน. ลดการไหลของอากาศบายพาส ลดการใช้พลังงานของพัดลม ปรับขนาดการใช้งานเมื่อความหนาแน่นเพิ่มขึ้น ฐานขนาดมาตรฐาน 600×600 มม. เหมาะกับพื้นยกทุกประเภท การออกแบบที่บางเฉียบเพียง 180 มม. ใช้งานได้กับ Plenum ขั้นต่ำ 300 มม.

เลือกระบบระบายความร้อนอัจฉริยะ เลือกหัวหงษ์ชั้น.
